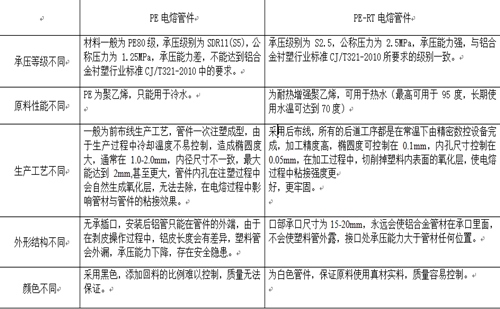

PE-RT電熔管件與PE電熔管件的對照圖

一、承壓等級

1. PE電熔管件：材料一般為PE80級，承壓級別為SDR11(S5)，公稱壓力為1.25MPa，承壓能力差，不能達到鋁合金襯塑行業標準CJ/T321-2010中的要求。

2. PE-RT電熔管件：承壓級別為S2.5，公稱壓力為2.5MPa，承壓能力強，與鋁合金襯塑行業標準CJ/T321-2010所要求的級別一致。

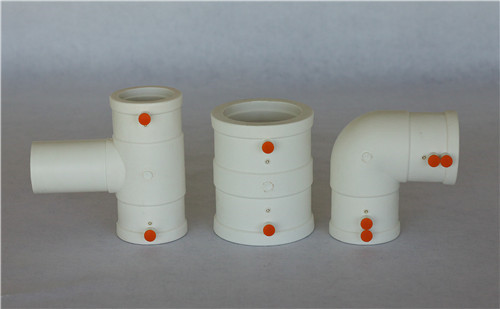

興紀龍PE-RT屈彈電熔管件

二、原料性能

1． PE電熔管件：PE為聚乙烯，只能用于冷水。

2． PE-RT電熔管件：為耐熱增強聚乙烯，可用于熱水（較高可用于95度，長期使用水溫可達到70度）

三、生產工藝

1． PE電熔管件：一般為前布線生產工藝，管件一次注塑成型，由于生產過程中冷卻溫度不易控制，造成橢圓度大，通常在1.0-2.0mm，內徑尺寸不一致，較大能達到2mm,甚至更大，管件內孔在注塑過程中會自然生成氧化層，無法去除，在電熔過程中影響管材與管件的粘接效果。

2． PE-RT電熔管件：采用后布線，所有的后道工序都是在常溫下由精密數控設備完成，加工精度高，橢圓度可控制在0.1mm，內孔尺寸控制在0.05mm，在加工過程中，切削掉塑料內表面的氧化層，使電熔過程中粘接強度更好，更牢固。

四、外形結構

1． 無承插口，安裝后鋁管只能在管件的外端，由于在剝皮操作過程中，鋁皮長度會有差異，塑料管會外漏，承壓能力下降，存在安全隱患。

2． 口部承口尺寸為15-20mm，永遠會使鋁合金管材在承口里面，不會使塑料管外露，接口處承壓能力大于管材任何位置。

四、 顏色不同

1． 采用黑色，添加回料的比例難以控制，質量無法保證。

2． 為白色管件，保證原料使用真材實料，質量容易控制。
