PE-RTⅡ型電熔管件是一種新型的耐熱聚乙烯材料，其原料產(chǎn)于法國(guó)道達(dá)爾，采用先注塑后布線的先進(jìn)工藝，管件中銅線之間的距離保證在3mm±0.1mm，內(nèi)孔深度保證在0.3mm±0.1mm的公差范圍內(nèi)。整個(gè)加工過(guò)程都是在高精度的數(shù)控車(chē)床進(jìn)行，常溫下加工成型，避免了在高溫狀態(tài)下，銅線出現(xiàn)游離造成銅線距離不一致，在加熱過(guò)程中出現(xiàn)短路的情況。因此，采用后布線工藝生產(chǎn)的PE-RT電熔管件可以進(jìn)行二次補(bǔ)焊，并且不會(huì)出現(xiàn)銅線搭接短路的情況。
“興紀(jì)龍”牌電熔焊機(jī)
電熔安裝連接則是采用“興紀(jì)龍”牌專(zhuān)用智能化電熔焊機(jī)，工作原理是通過(guò)電流產(chǎn)生的溫度熱量而熔化管件達(dá)到連接的一種方法。通過(guò)電熔焊機(jī)控制內(nèi)埋于管件的電阻絲電壓、電流及通電時(shí)間，達(dá)到熔接目的。電阻絲暗埋，不易脫落、不易氧化，寬大的熔融區(qū)域保證無(wú)彎曲應(yīng)力，接口更可靠、更安全。可用于不同SDR系列管材的連接。

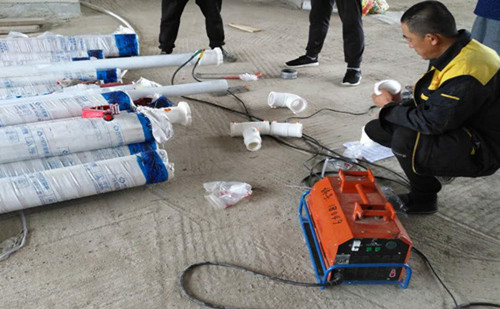

PE-RTⅡ型電熔管件現(xiàn)場(chǎng)安裝圖
PE-RTⅡ型電熔管件連接方法：
1、測(cè)量并用記號(hào)筆在管材上標(biāo)記管件插入的深度或焊接區(qū)域(如鞍型管件)，注意管材端面垂直于軸線截開(kāi)。
2、焊接前必須將焊接區(qū)的氧化層完全清除。
3、管材與管件的焊接表面必須干凈、干燥、無(wú)油污。
4、將管材焊接端插入接口，管件必須在無(wú)應(yīng)力條件下與管材安裝在一起。
5、將焊機(jī)插頭接入管件插孔，準(zhǔn)確輸入管件上標(biāo)定的焊接時(shí)間和冷卻時(shí)間。
6、準(zhǔn)備工作就緒后，按確認(rèn)鍵，焊機(jī)會(huì)再次顯示焊接參數(shù)，完全確認(rèn)后，再按啟動(dòng)鍵開(kāi)始焊接，焊接結(jié)束后會(huì)自動(dòng)報(bào)警提示，焊接程序結(jié)束。

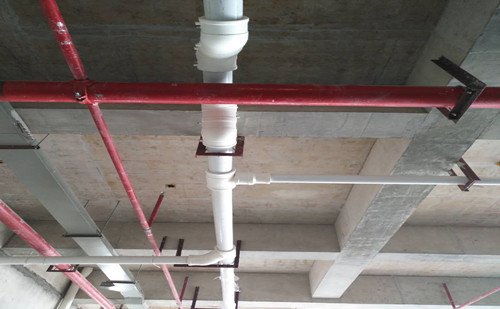

PE-RTⅡ型電熔管件安裝效果圖
